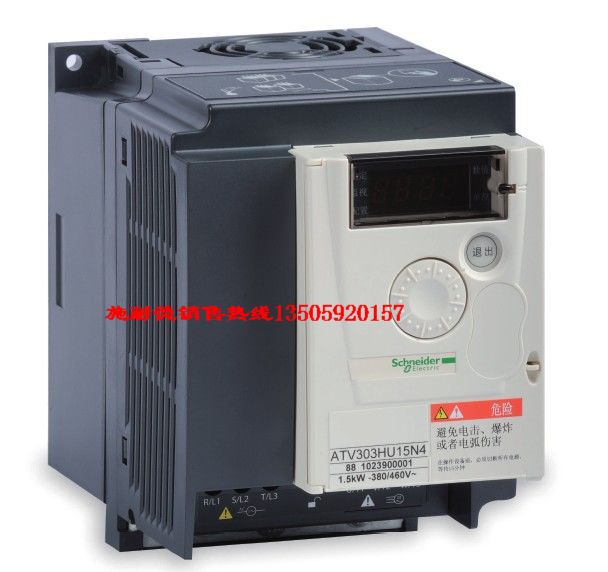

施耐德變頻器 ATV303HU40N4
專為中國應用環境和操作習慣而設計
|
型 號
|
ATV303HU40N4
|
|
額定電壓 V
|
三相,380～460V
|
|
額定功率KW
|
4
|
|
最高輸出頻率HZ
|
400
|
|
額定輸出電流 A
|
9.5
|
|
最大瞬時電流60秒 A
|
14.3
|
|
配套馬達開關或斷路器
|
GV2P16/GV2L16
|
|
配套接觸器
|
LC1D09****N
|
|
外接簡易面板
|
VW3A1006
|
|
外接多功能面板
|
無
|
|
配套制動電阻
|
36歐200瓦
|
|
自帶通訊口
|
MODBUS通訊口
|
● 輸出頻率：0.5 ～400Hz 功率范圍：0.37 ～11KW
● 電源電壓：三相380 ～500VAC
● 瞬時過轉矩：170％～200％的額定轉矩
● 最大瞬時電流：額定電流的150％，持續60秒
● 控制方式：優化型V/F 控制、無傳感器磁通矢量控制、平方轉矩控制
● 制動能力：無制動電阻時可達電機額定轉矩的70%；有制動電阻時可達電機額定轉矩的150％
● 最寬工作溫度范圍: -10℃ ～+50 ℃不降容，最高可達+60 ℃加強涂層，適用于多種惡劣環境
● 支持并排緊靠安裝，節省柜體內的空間
● 集成標準Modbus通訊接口
ATV303變頻器標準型負載，全面滿足下列行業應用：
紡織機械
陶瓷機械
木工機械
機床
包裝和印刷機械
物料輸送設備等其它通用機械
|
|
施耐德變頻器 ATV303HU40N4
|
|
ATV302
|
ATV303
|
ATV312
|
|
控制模式
|
V/F控制
矢量控制
風機/泵模式(Kn2)
|
優化的V/F控制
無傳感器磁通矢量控制
風機/泵模式(Kn2)
|
V/F控制
無傳感器磁通矢量控制
平方轉矩控制
節能比控制
|
|
調試
|
電機銘牌
|
無需電機銘牌、即插用
短菜單
|
|
|
參數顯示
|
字母縮寫
|
數字試
|
字母縮寫
|
|
功率范圍
|
0.37kW – 7.5kW
|
0.37kW – 11kW
|
0.37kW – 15kW
|
|
工作溫度
|
-10~50℃(降容可至60 ℃）
|
-10~55℃(降容可至60 ℃）
|
-10~55℃(降容可至60 ℃）
|
|
EMC
|
無
|
無
|
內置EMC濾波器
|
|
遠程面板
|
VW3A1006
|
VW3A1006
|
VW3A1006
|
|
斷電調試
|
無
|
多功能下載器實現
|
多功能下載器實現
|
|
通訊
|
無
|
內置Modbus
|
內置Modbus CANOPEN
|
|
模擬輸入
|
2
|
1
|
3
|
|
模擬輸出
|
1
|
1
|
1
|
|
邏輯輸入
|
6
|
4＋1
|
6
|
|
邏輯輸出
|
2R
|
1R+1LO
|
2R
|
|
輸出頻率
|
400Hz
|
400Hz
|
500HZ
|
|
|
施耐德變頻器 ATV303HU40N4
|
Reference
|
|
重量凈重（KG)
|
尺寸（單位：mm)
|
|
訂貨號
|
功率KW
|
a寬度
|
b高度
|
c深度
|
|
ATV303HU40N4
|
4
|
1.8
|
140
|
184
|
151
|
|
